SD5400CY四通道N溝道橫向DMOS開關Linear Systems
發布時間:2025-10-22 09:25:59 瀏覽:90

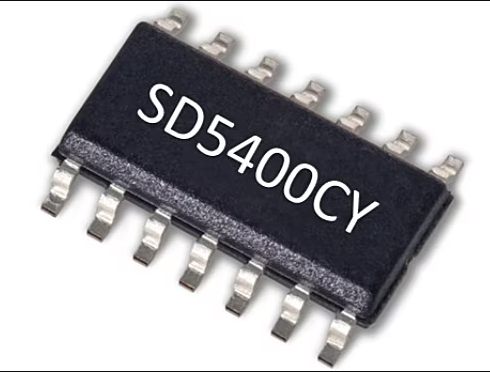

Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關,屬于SD5000/5400系列的一員,具有以下核心特性:
結構:4個獨立雙向增強型MOSFET集成于單一芯片,采用雙擴散工藝和橫向構造。
保護:柵極內置齊納二極管保護,防止靜電損傷。
封裝:SOIC-14窄體塑料封裝,符合RoHS標準。

同系列型號對比:
| 型號 | V(BR)DS | rDS(on)@5V | 封裝 | 適用信號范圍 |
| SD5400CY | 20V | 75Ω | SOIC-14 | ±10V |
| SD5401CY | 10V | 75Ω | SOIC-14 | ±5V |
| SD5000N | 20V | 70Ω | PDIP-16 | ±10V |
關鍵參數:
| 參數 | 值/條件 | 說明 |
| V(BR)DS最小 | 20V | 漏源擊穿電壓(SD5000/5400系列為20V,SD5001/5401為10V)。 |
| rDS(on)最大 | 75Ω @ VGS=5V | 導通電阻,低至75Ω(5V驅動時),確保低信號損耗。 |
| Crss最大 | 0.5pF | 反向傳輸電容極小,適合高頻應用。 |
| 開關時間(tON) | 典型0.5ns,最大1ns | 超高速開關,適用于納秒級切換場景。 |
| 閾值電壓VGS(th) | 最大1.5V | 低開啟電壓,簡化驅動電路設計。 |
特性與優勢
高頻性能:
超低電容(0.2pF反向電容)減少插入損耗和串?dāng)_,適合視頻/射頻信號切換。
1ns級導通時間,滿足像素級切換需求(如圖像傳感器)。
可靠性:
齊納保護柵極,增強ESD耐受能力。
工作溫度范圍:-55°C至150°C。
電源兼容性:
支持單電源供電(5V驅動即可實現低導通電阻)。
應用場景
高速模擬開關:視頻信號路由、DAC去毛刺電路。
采樣保持電路:ADC前端的高速采樣。
多路復用器:多通道信號選擇,如測試設備中的矩陣切換。
驅動電路:激光二極管或LED陣列的快速脈沖控制。
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
