Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封裝)
發布時間:2025-09-05 08:55:23 瀏覽:3810
Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封裝)

1. 核心特性
尺寸與封裝:
TB系列:5.0×7.0mm,10 Pad(支持三態使能/禁用功能)。
TVB系列:5.0×7.0mm,4 Pad(無使能功能)。
頻率穩定性:
±0.28 ppm(10–50 MHz)
±0.50 ppm / ±1.00 ppm / ±2.00 ppm(10–100 MHz)
溫度范圍:
0~85°C、0~70°C、-40~85°C、-20~70°C(通過型號第3位數字區分)。
工作電壓:3.3Vdc,支持 LVCMOS 或 Clipped Sinewave 輸出。
低噪聲性能:
相位噪聲:低至 -158 dBc/Hz(100 kHz偏移,10 MHz頻點)。
抖動:< 0.50 ps RMS(集成相位抖動)。
2. 關鍵參數
電氣特性
參數范圍/值備注
輸出頻率范圍10–100 MHz分型號支持不同頻段(見文檔)
供電電壓 (Vcc)3.135–3.465 Vdc典型值 3.3V
供電電流 (Icc)LVCMOS: 2.1–12 mA隨頻率升高增大
控制電壓 (VCTCXO)0.3–3.0 Vdc斜率±8 ppm/V(選項4/5)
啟動時間≤10 ms
環境與可靠性
振動/沖擊:符合 MIL-STD-883E 標準。
焊接工藝:RoHS 無鉛兼容,推薦回流焊溫度曲線(見文檔第6頁)。
長期穩定性:
老化率:±3.0 ppm(20年壽命)。
焊接后頻偏:±1.0 ppm(恢復1小時后測量)。
典型應用
IEEE 1588 PTP(精確時間協議)。
同步以太網(ITU-T G.8262)。
無線通信(Small Cells、GPS)。
測試測量設備。

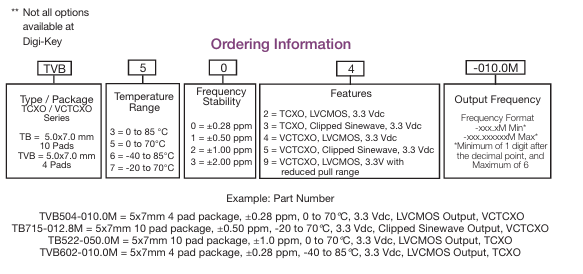

3. 型號訂購指南:

更多Connor-Winfield晶振產品可咨詢立維創展。
推薦資訊

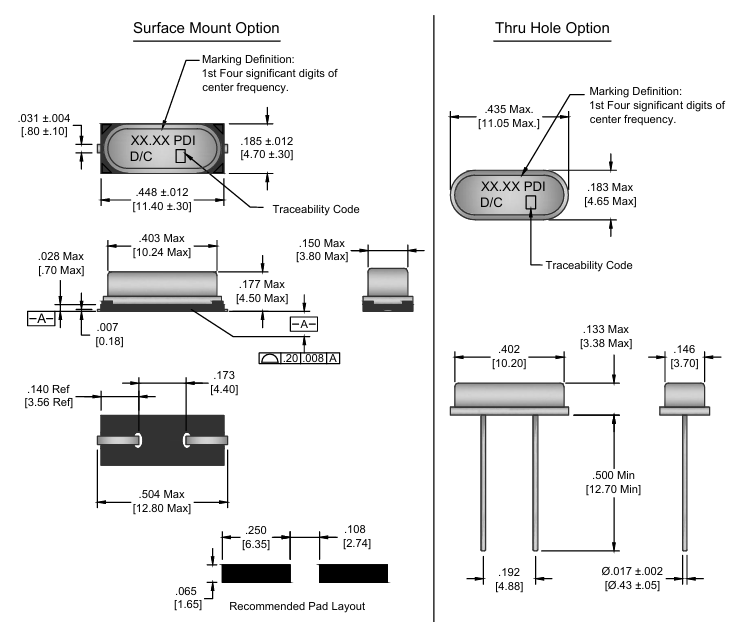

PDI L4系列石英晶體振蕩器提供密封石英晶體和多種封裝選項,支持客戶定制頻率和參數。其頻率范圍廣,穩定性高,具有定制的頻率容差、等效串聯電阻和負載電容,老化率低,尺寸緊湊,適用于通信、醫療、工業控制、汽車和消費電子等多個領域。
