310A205FS,310A205MV 50Ohm BNC電纜插頭連接器Winchester
發布時間:2025-08-25 09:05:49 瀏覽:1876
Winchester Interconnect的300Series 50Ohm BNC電纜插頭連接器廣泛應用于廣播、電信、測試與測量、安全和醫療等領域。

型號
| 型號 | 適用線纜 | 端接方式 | 包裝 |
| 310A205MV | RG174, RG316, LMR100 | 壓接 | 單件 |
| 310A205M | RG316 | 壓接 | 單件 |
| 310A205FS | RG58, RG141, RG142, LMR195(絞線) | 壓接 | 單件 |
| 310A205F | RG58, LMR195(實心芯線) | 壓接 | 單件 |
| 310A205A | RG6(AWG 中心導體) | 焊接 | 單件 |
| 310A205A18 | RG6 CATV(18 AWG 中心導體) | 壓接 | 單件 |
電氣規格
阻抗(Impedance):50 Ω
頻率范圍(Frequency Range):0 - 4 GHz
工作電壓(Working Voltage):500 VRMS(海平面)
耐壓(Dielectric Withstanding Voltage):1500 VRMS(海平面)
駐波比(VSWR):≤1.5
中心接觸電阻(Center Contact Resistance):≤3 mΩ
插入損耗(Insertion Loss):≤0.2 dB
絕緣電阻(Insulation Resistance):≥5000 MΩ
工作溫度范圍:-40°C 至 +165°C
機械規格
耦合螺母保持力(Coupling Nut Retention):101 lbs
中心接觸保持力(Center Contact Retention):≥6 lbs
插拔力(Engagement/Disengagement Force):≥6 lbs / ≤5 lbs
耐久性(Durability):≥500 次插拔
材料組成
外殼(Body):黃銅鍍鎳
外接觸點(Outer Contacts):黃銅鍍鎳
中心接觸點(Male Contact):黃銅鍍金
絕緣體(Insulator):PTFE(聚四氟乙烯)
壓接套(Crimp Ferrule):銅或黃銅鍍鎳
配件與工具
壓接工具:BDHD 200(配套不同型號)。
BNC 安裝/拆卸工具:
KTW-21-2(12 英寸標準版)。
KTW-21-1(24 英寸加長版)。
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
推薦資訊

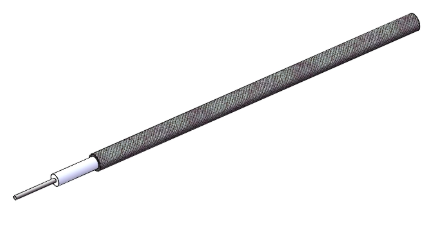

EZ Form? EZFlex Formable?電纜線銅錫復合外導體提供固體護線套半剛性電纜同樣的100%覆蓋率,但是可以輕松按照客戶的規格人工塑型。

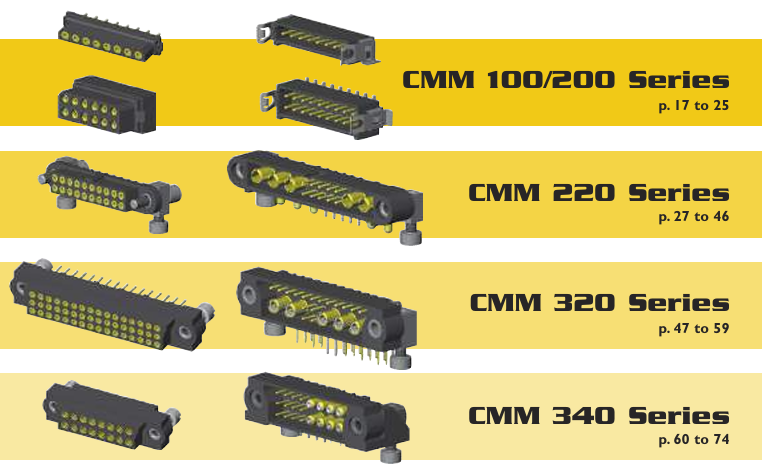

Nicomatic是一家總部位于法國的高科技電子元件制造商,專注于生產連接器等電子元件,服務于全球100多個國家的航空航天、船舶、鐵路、通訊和工控等行業。公司以其先進的工藝裝備、完善的測試系統和模塊化設計著稱,產品包括CMM連接器、CRIMPFLEX連接器等,具有節省空間、減輕重量、高頻高功率等特點,廣泛應用于飛行娛樂系統、雷達、導彈、衛星等領域。Nicomatic的連接器采用特殊PPS材料,具有優異的電氣性能和機械強度,工作溫度范圍廣,型號多樣,滿足不同應用需求。
