石英晶體是如何制造的?石英晶振的生產工藝Q-Tech
發布時間:2025-07-29 09:06:56 瀏覽:1820
一、起始材料與關鍵組件

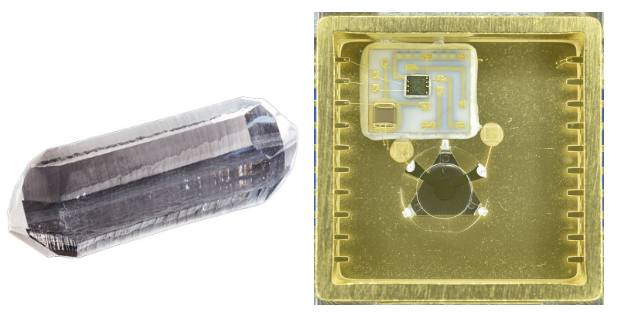

精密石英晶體振蕩器的核心是石英晶體諧振器,由合成石英棒制成。石英晶體是二氧化硅的結晶形式,經精密加工成薄片后,表面鍍有金屬電極并封裝,用于穩定電子設備的頻率。
高純度合成石英棒:在高壓高溫環境下緩慢生長,沉積在超純石英“種子”上,確保極低雜質和缺陷,具有極高的Q值(品質因數)。

二、石英晶體諧振器制造流程
1. 晶向測定
使用X射線束照射石英棒,通過布拉格反射角測定晶格方向,確保最優壓電性能。
2. 切割與整圓
按精確角度鋸切石英棒,形成矩形毛坯,再加工成圓形。
關鍵步驟:切割后需重新測量布拉格反射角,確保精度,否則將影響良率。
3. 研磨與拋光
分級研磨:先用粗磨料快速減薄坯料,再逐步換用細磨料提升表面光潔度。
最終拋光:采用氧化鈰等超細拋光劑,使晶體透明無缺陷,再經化學刻蝕清洗。
4. 金屬電極沉積(底鍍)
真空鍍膜:在超凈環境中,將金屬(如金或銀)蒸發沉積到石英表面,形成電極。
頻率微調:鍍層厚度影響晶體質量,需預留調整空間以便后續精確校準。
5. 封裝與測試
將晶體裝配至支架,密封在真空或惰性氣體環境中以隔絕污染,確保長期穩定性。
三、關鍵工藝要求
高精度切割:晶向誤差需控制在極低范圍。
無缺陷表面:研磨拋光工藝直接影響頻率穩定性。
潔凈生產環境:避免塵埃污染,尤其在鍍膜和封裝環節。
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
