VQA2-12-D1503-S IGBT/SiC驅動專用隔離DC-DC電源模塊CUI
發布時間:2025-07-15 08:52:10 瀏覽:902
CUI VQA2-S 系列——7 引腳 SIP 封裝的隔離型 DC-DC 電源,專為 IGBT 與 SiC 柵極驅動量身打造。器件提供 ± 雙路穩壓輸出,采用加強絕緣結構,隔離電壓高達 7000 Vdc,可為風電變流器與光伏逆變器帶來完全隔離、高可靠的柵極驅動供電方案。

| MODEL | input | output | output | ripple | efficiency | |
| voltage | voltage | current | and noise2 | |||
| typ | range | (Vde) | max | max | typ | |
| (Vde) | (Vde) | (mA) | (mVp-p) | (%) | ||
| VQA2-5-D0603-S | 5 | 4.5~5.5 | 6,-3 | 220 | 120 | 78 |
| -220 | ||||||
| VQA2-5-D1505-S | 5 | 4.5~5.5 | 15,-5 | 80 | 100 | 84 |
| -40 | ||||||
| VQA2-5-D1802-5 | 5 | 4.5~5.5 | 18,-2.5 | 80 | 100 | 82 |
| -80 | ||||||
| VQA2-5-D1803-S | 5 | 4.5~5.5 | 18,-3.5 | 80 | 100 | 84 |
| -80 | ||||||
| VQA2-5-D2004-S | 5 | 4.5~5.5 | 20,-4 | 80 | 100 | 85 |
| -40 | ||||||
| VQA2-5-D2005-S | 5 | 4.5~5.5 | 20,-5 | 50,-200 | 100 | 81 |
| VQA2-12-D0603-S | 12 | 10.8~13.2 | 6,-3 | 220,-220 | 120 | 78 |
| VQA2-12-D1502-S | 12 | 10.8~13.2 | 15,-2.5 | 100,-100 | 100 | 85.5 |
| VQA2-12-D1503-S | 12 | 10.8~13.2 | 15,-3 | 95,-95 | 100 | 85 |
| VQA2-12-D1504-S | 12 | 10.8~13.2 | 15,-4 | 120,-120 | 100 | 86.5 |
| VQA2-12-D1505-S | 12 | 10.8~13.2 | 15,-5 | 80,-40 | 100 | 85 |
| VQA2-12-D1802-S | 12 | 10.8~13.2 | 18,-2.5 | 80,-80 | 100 | 86 |
| VQA2-12-D1803-S | 12 | 10.8~13.2 | 18,-3 | 100,-100 | 100 | 87 |
| VQA2-12-D2005-S | 12 | 10.8~13.2 | 20,-5 | 90,-90 | 100 | 87 |
| VQA2-24-D1503-S | 24 | 21.6~26.4 | 15,-3 | 95,-95 | 100 | 83.5 |
| VQA2-24-D1504-S | 24 | 21.6~26.4 | 15,-4 | 120,-120 | 100 | 85.5 |
| VQA2-24-D1505-S | 24 | 21.6~26.4 | 15,-5 | 80,-40 | 100 | 82 |
| VQA2-24-D1509-S | 24 | 21.6~26.4 | 15,-9 | 80,-40 | 100 | 85 |
| VQA2-24-D1802-S | 24 | 21.6~26.4 | 18,-2.5 | 80,-80 | 100 | 84.5 |
| VQA2-24-D2005-S | 24 | 21.6~26.4 | 20,-5 | 90,-90 | 100 | 85.5 |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊

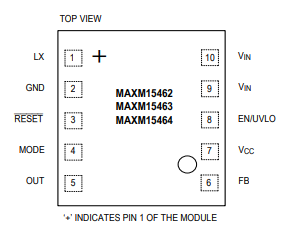

MAXM15462是一款高效同步降壓DC-DC轉換模塊,支持4.5V至42V輸入電壓,提供高達300mA輸出電流,輸出電壓可編程為0.9V至5V,或固定為3.3V和5V。采用峰值電流模式架構,支持PWM或PFM模式,內置軟啟動,采用10引腳μSLIC封裝,工作溫度-40°C至+125°C。適用于4–20mA電流環路、電池設備、負載點、HVAC控制、工業傳感器和過程控制等應用。
