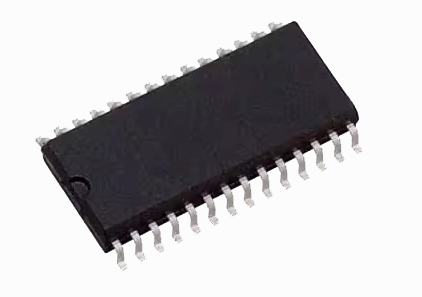

MAX211IDW +5V RS-232收發器原裝現貨
發布時間:2025-04-03 09:14:02 瀏覽:965
MAX200-MAX213 是一系列由 Maxim Integrated(現為 Analog Devices 的一部分)生產的 +5V 供電的 RS-232 和 V.28 收發器,具有集成的電荷泵電路,能夠在單電源供電下工作。

產品概述
電源要求:支持單電源供電,工作電壓為 +5V 或 +9.0V 至 +13.2V(部分型號)。
集成電荷泵:無需雙極性 ±12V 電源,簡化了電路設計。
封裝類型:提供多種封裝選項,包括 14 引腳、16 引腳、20 引腳、24 引腳和 28 引腳的 DIP、SO、SSOP 等封裝。
外部電容:部分型號(如 MAX203、MAX205)不需要外部電容,進一步節省電路板空間。
功能特點
節省電路板空間:
集成電荷泵電路,無需外部雙極性電源。
部分型號(如 MAX203、MAX205)無需外部電容。
24 引腳 SSOP 封裝相比傳統 SO 封裝可節省多達 40% 的空間。
低功耗:
提供 5μW 的關斷模式(MAX200、MAX205、MAX206、MAX211),顯著降低功耗,延長電池運行時間。
MAX213 提供 75μW 的響鈴指示監控,帶有兩個有源接收器。
兼容性:
符合 EIA/TIA-232E 和 V.28 標準。
驅動器輸出電壓擺幅在 ±5V 至 ±8V 之間,接收器輸入閾值為 ±0.8V 至 ±2.4V。
高數據速率:支持高達 120kbps 的數據速率。
高可靠性:
接收器輸入具有 ±30V 的過壓保護。
發射器輸出具有 ±100mA 的短路保護。
應用場景
便攜式設備:如手持設備、便攜式診斷設備等,適合需要低功耗和節省空間的應用。
工業控制設備:適用于需要可靠串行通信的工業環境。
通信設備:用于需要符合 RS-232 標準的串行通信接口。
選型指南
| 型號 | 電源電壓 (V) | RS-232 驅動器數量 | RS-232 接收器數量 | 外部電容數量 (0.1μF) |
| MAX200 | 5 | 5 | 0 | 4 |
| MAX201 | +5 和 +9.0 至 +13.2 | 2 | 2 | 2 |
| MAX202 | 5 | 2 | 2 | 4 |
| MAX203 | 5 | 2 | 2 | 無 |
| MAX204 | 5 | 4 | 0 | 4 |
| MAX205 | 5 | 5 | 5 | 無 |
| MAX206 | 5 | 4 | 3 | 4 |
| MAX207 | 5 | 5 | 3 | 4 |
| MAX208 | 5 | 4 | 4 | 4 |
| MAX209 | +5 和 +9.0 至 +13.2 | 3 | 5 | 2 |
| MAX211 | 5 | 4 | 5 | 4 |
| MAX213 | 5 | 4 | 5 | 4 |
推薦資訊
WRV系列高壓DC-DC轉換器是SDS公司開發的超小型高性能電源模塊,采用高頻逐脈沖電流模式PWM控制技術,支持3.6-10Vdc、6-15Vdc和13.5-26Vdc三種寬電壓輸入,輸出電壓可編程至3kV。具有±0.01%的負載/線性調整率、0.002%紋波系數、<50ppm/°C的溫度系數,PCB安裝尺寸46.0×12.0×24.6mm,重量35g,鍍錫鋼板外殼,可選500mm飛線高壓輸出,工作溫度-40℃至+80℃,適用于電池/太陽能等非穩壓系統。

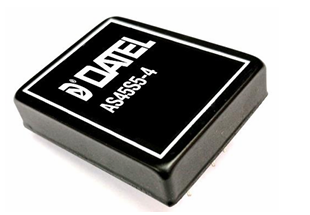

DATEL公司生產的AS系列DC-DC轉換器,輸出功率最高20瓦,效率達84%,具備1500伏特DC隔離電壓和4:1寬輸入范圍,適用于分布式電源架構、移動通信等工業應用。產品特點包括標準尺寸、穩壓輸出、遠程開關控制和金屬屏蔽外殼,并提供定制輸出電壓和多項安全認證。
