Glenair CB系列插頭連接器CBG07A1L0,CB10G1L0
發布時間:2024-09-10 10:19:09 瀏覽:2334
Glenair的CB系列插頭連接器是一款高性能的多針電連接器,廣泛應用于需要高可靠性和環境保護的應用場景。以下是關于該系列插頭連接器的詳細介紹:


主要特點:
1. 插頭類型:
Style 1:帶有旋轉花鍵的插頭,配合Glenair 809-060熱縮套管使用。插頭具有防水密封功能,鍍鈹銅的EMI彈簧提高了接地性能,重量為7g。
Style 2:帶有M14公制螺紋的插頭,可與PG適配器和尾罩一起使用。重量同樣為7g。
2. 接觸針數量:
7針插頭:適用于較小的連接需求,通常用于緊湊型設備。
10針插頭:提供更多的連接點,用于復雜設備的信號傳輸。
型號:
7針插頭連接器:
Body Style | No.of Contacts | Polarizing Position 1 (White) | Polarizing Position 2 (Yellow) | Polarizing Position 3 (Green) | Polarizing Position 4 (Pink) |
| Fig.1 | 7 | CBG07A1L0 | CBG07A2L0 | CBG07A3L0 | CBG07A4L0 |
| Fig.2 | 7 | CBG07E1L0 | CBGO7E2L0 | CBG07E3L0 | CBGO7E4L0 |
| Fig.1 | 7 | CB07A1L0* | CB07A2L0* | CB07A3L0* | CB07A4L0* |
| Fig.2 | 7 | CB07E1L0* | CB07E2L0* | CB07E3L0* | CB07E4L0* |
10針插頭連接器:
| Body Style | No.of Contacts | Polarizing Position N (White) | Polarizing Position W (Blue) | Polarizing Position X (Violet) | Polarizing Position Y (Chrome Yellow) | Polarizing Position Z (Dark Red) |
| Fig.1 | 10 | CB10G1L0 | CB10G2L0 | CB10G3L0 | CB10G4L0 | CB10G5L0 |
| Fig.2 | 10 | CB10E1L0 | CB10E2L0 | CB10E3L0 | CB10E4L0 | CB10E5L0 |

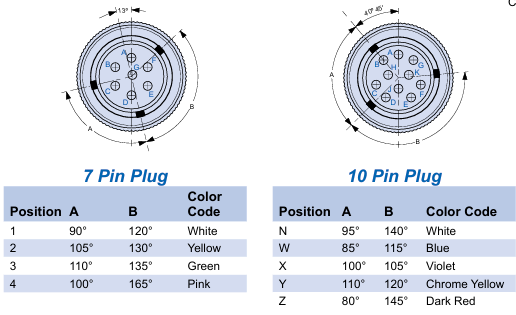

插頭連接器配合面和關鍵位置:

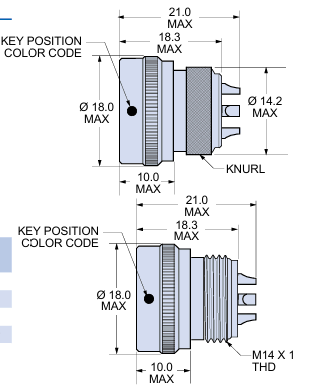

物理尺寸:
7針插頭的外徑為18.0mm,最大深度為21.0mm。
10針插頭的外徑同樣為18.0mm,最大深度為18.3mm。
- 兩款插頭均采用了符合標準的圓形設計,確保了設備間的連接穩固可靠,并且方便安裝與拆卸。

應用場景:
CB系列插頭連接器通常用于要求較高電磁兼容性和環境密封性能的應用領域,如軍事、航空航天和工業自動化等領域。其高耐用性和多極化設計使其非常適合復雜環境下的精確信號傳輸。
更多Glenair連接器相關產品信息可咨詢立維創展。
推薦資訊

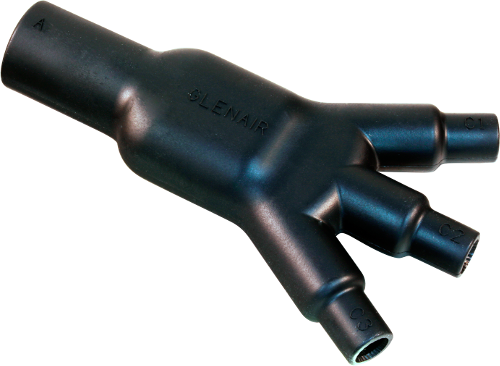

Glenair? 77系列全納爾遜環保熱縮管和鑄塑樣式為互連電纜電線束使用過程中線到連接器端口提供了強大的保護。連接器/電纜護套配備黏性內涂層,高溫加熱可激活防水密封。

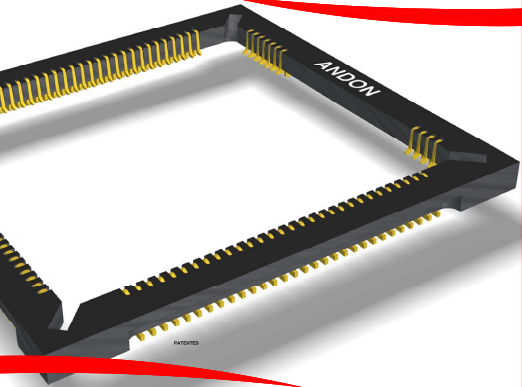

ANDON?圖像傳感器插座直接焊接到大量具有高穩定性的主板上。根據需要,傳感器可以插入或拔出插座,甚至可以輕松升級。
