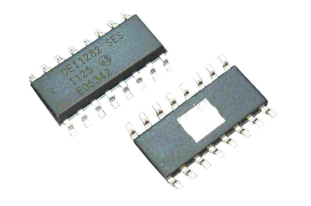

DEI1282和DEI1284分立數字接口IC
發布時間:2024-06-13 09:13:22 瀏覽:1701
DEI1282和DEI1284是基于高壓介電隔離技術實現的8通道分立數字接口IC,主要應用于航空電子系統中。

型號:
| Part Number | Marking | Package (1) | Requires 3KQ Resistor on DIN | Temperature |
| DEl1282-SES | DEl1282-SES | 16 EP SOIC | No | -55℃/85℃ |
| DEI1282-SMS | DEl1282-SMS | 16 EP SOIC | No | -55℃/125℃ |
| DEI1282-SES-G | DEl1282-SES-G/e3 | 16 EP SOIC G | No | -55℃/85℃ |
| DEl1282-SMS-G | DEl1282-SMS-G/e3 | 16 EP SOIC G | No | -55℃/125℃ |
| DEI1284-SES-G | DEl1284-SES-G/e3 | 16 EP SOIC G | Yes | -55℃/85℃ |
| DEl1284-SMS-G | DEI1284-SMS-G/e3 | 16 EP SOIC G | Yes | -55℃/125℃ |
技術特點與應用:
兩款IC能夠感應航空電子系統中常見的八種離散信號,并將其轉換為串行邏輯數據。
每個輸入都可以通過串行數據輸入單獨配置為GND/OPEN或28V/OPEN格式輸入。
分立數據通過具有3態輸出的8位串行移位寄存器從器件讀取。
串行接口與行業標準的串行外設接口(SPI)總線兼容。
輸入配置與保護:
GND/OPEN模式:具有4.5V/10.5V的門限值和3V的遲滯。
28V/OPEN模式:具有6V/12V的閾值和3V的遲滯。
輸入電流為1mA,可防止繼電器觸點干擾。
輸入不受雷電引起的瞬變保護,符合相關航空電子規范的要求,特別是DO-160F第22節CatA3和B3。
接口與兼容性:
具有與SPI端口直接接口的能力。
TTL/CMOS兼容的輸入和三態輸出。
串行輸入可以擴展移位寄存器。
電源與封裝:
邏輯電源電壓(VCC):3.3V,允許偏差為±5%。
模擬電源電壓(VDD):12V至16.5V。
封裝類型為16針塑料SOIC-.150BodyExp,即16LSOIC EP封裝,屬于表面貼裝類型。
特殊功能與性能:
內置測試(BIT)功能,用于測試內部電路,包括輸入比較器。
DEI1282可承受直接施加到輸入引腳的D0160F3級(600V)應力,無需額外保護元件。
DEI1284版本在輸入端采用3K歐姆片外串聯電阻器工作,結合瞬態電壓抑制器(TVS)器件,可實現更高的雷電級別和輸入濾波功能。
數據速率與兼容性:
支持8.6MHz的最大數據速率。
這些特點使得DEI1282和DEI1284在航空電子系統中的應用廣泛,尤其在需要高可靠性和高隔離性的環境中。同時,其靈活的輸入配置和強大的保護功能也使其能夠應對各種復雜的工作環境。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂貨渠道,部分備有現貨庫存。
