MTI-milliren402系列TCXO溫補晶振
發布時間:2024-02-10 15:57:41 瀏覽:2412
特征
符合 RoHS 標準,在寬溫度范圍內具有嚴格的穩定性
提供用于電動頻率調節的電壓控制和內部微調器
削波正弦波輸出或HCMOS/TTL兼容,低相位噪聲

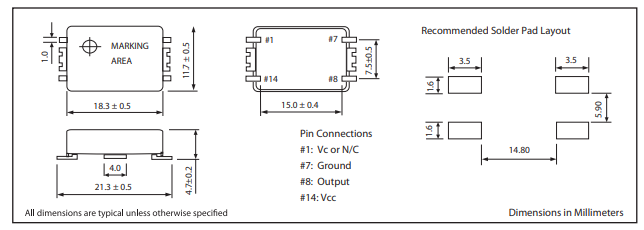

行業因素標準 SMD 封裝
| 規范 | |
| 參數 | 可用范圍 |
| 頻率范圍 | 8 MHz 至 35 MHz |
| 電源電壓 (Vcc) | 5 V ± 5%;3.3 V ±5%; |
| 輸入電流 | 最大 3 mA |
| 頻率穩定性與溫度的關系 | ±1 頁/分鐘;±1.5 頁/分鐘;±2 頁/分鐘;±2.5 頁/分鐘 ±5 頁/分鐘 |
| 溫度范圍 | 0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C |
| 頻率與電壓 | 最大 ±0.3 ppm / Vcc ± 5% |
| 頻率與負載 | ±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10% |
| 老化 | ±25°C 時每年最大值為 1.0 ppm |
| 相位噪聲 | -145 dBc/Hz (1kHz) |

電調諧
| 可控頻率選項 | VI = 電壓控制:最小 ±5 ppm + 內部微調器:最小 ±3 ppm |
| I = 僅內部微調器(無電壓控制輸入):最小值 ±3 ppm | |
| 控制電壓 (Vc) | Vcc = 5 V 時為 2.5±2.0 V;1.65±1.5 V(Vcc = 3.3 V) |
| Vc在Fnom時的可設定性,25°C | 2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分 |
正弦波輸出
| 輸出負載 | 10 k歐姆 |
| 輸出波形 | 削波正弦波 |
| 輸出電平 | 最小 1.0Vp-p |
HCMOS/TTL輸出
| 輸出負載 | 10 TTL 或 15 pF HCMOS(最大值) |
| 邏輯“1”/邏輯“0”電平 | TTL:最小 2.4V / 最大 0.4V;HCMOS:最小值 0.9Vcc / 最大值 0.1Vcc |
| 上升/下降時間 (Tr/Tf) | 10 ns(最大值) |
| 占空比 | 無三態 60/40%;無三態 55/45%;三州 55/45% |
